خطوات البداية
تركيب مقياس تأخير الدخل في HDfury Diva واستخدامه

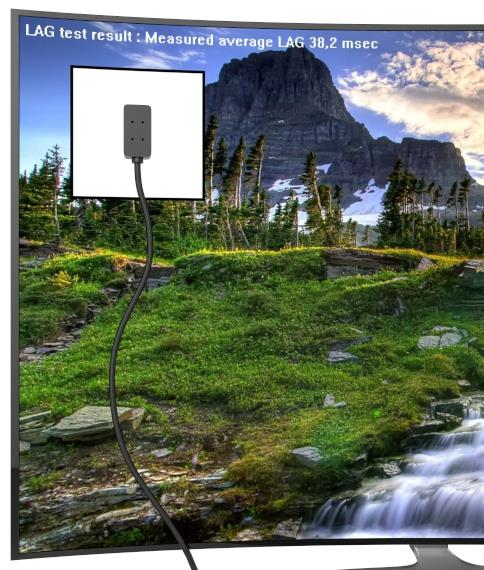

مقياس التأخير المرفق مستشعر ضوء في نهاية سلك. تلصقه على مربع يرسمه Diva على الشاشة، فيقيس كم تستغرق شاشتك لعرض ما أُرسل إليها.
إجراء القياس
- وصّل كابل مقياس التأخير بمدخل مستشعر IR على Diva، وهو المقبس نفسه الذي يستخدمه كابل IR RX.
- فعّل وضع LAG test في خادم الويب. بمجرد تفعيله يظهر مربع على الفيديو النشط الخارج من TX1.
- اختر موضع ذلك المربع بإعداد الهدف: أعلى اليسار، أو الوسط، أو أسفل اليمين.
- ألصق مقياس التأخير على المنطقة المربعة على الشاشة، بحيث يستقر مستشعر الضوء فوق المربع.
- ابدأ القياس وانتظر النتائج، وتُعرض على الشاشة في الزاوية العليا اليسرى.
الدقة بالميلي ثانية تُذكر بمنزلة عشرية واحدة. ولأن بإمكانك وضع المستشعر في ثلاثة مواضع مختلفة على الشاشة، يمكنك قياس أكثر من جزء من اللوحة ومعرفة ما إذا كان التأخير يتفاوت عبر الشاشة، وهو أمر مفيد مع أجهزة تعالج أعلى الصورة وأسفلها في وقتين مختلفين.
قياس التأخير عند إشارة 4K HDR
بما أن نمط الاختبار يُولَّد على TX1، فإن قياس تأخير دخل شاشة عند إشارة 4K HDR يتطلب كابلاً إضافياً واحداً. وصّل مخرج TX1 عائداً إلى أحد مداخل Diva، ووجّه ذلك المدخل إلى TX0. عندها تجلس الشاشة قيد القياس على TX0 وتستقبل المربع كجزء من إشارة 4K HDR، بينما يبقى منشأ القياس من TX1.
ولكي تعطي هذه الحلقة رقماً ذا معنى، يجب أن تكون معاملات التحجيم في Diva على قيمها الافتراضية، وإلا كنت تقيس قواعد التحجيم لديك إلى جانب الشاشة.
- يجب أن يكون التحجيم على الوضع الافتراضي، مع تفعيل AUTOSCALING في قسم Scaling داخل خادم الويب.
- ويجب أن تكون إعدادات التحجيم التلقائي الجاهزة على قيمها الافتراضية أيضاً، مع اختيار AUTOSENSE وتفعيل UPSCALING.
- ويجب تعطيل تحويل HDR إلى SDR لمخرج TX0، أي ضبط Profile 0-OFF في قسم TOOLS.
أين توجد أدوات التحكم
أدوات مقياس التأخير الثلاث موجودة معاً في خادم الويب، إلى جانب إعدادات LEDstrip، وهي موصوفة في قسم TOOLS من هذا الدليل.
- ACTIVATE LAG TEST
- يشغّل وضع مقياس التأخير أو يوقفه. مع تشغيله يظهر المربع على الفيديو النشط الخارج من TX1، محدداً موضع وضع مستشعر الضوء.
- TARGET
- يحدد موضع مربع قياس تأخير الدخل على الشاشة: أعلى اليسار أو الوسط أو أسفل اليمين.
- START TEST
- يبدأ القياس بعد وضع المستشعر بشكل صحيح على المربع. تُعرض النتائج في الزاوية العليا اليسرى عبر العرض على الشاشة، بالميلي ثانية وبمنزلة عشرية واحدة.
إن لم يظهر شيء عند تفعيل الوضع، فتأكد من أن الشاشة التي تنظر إليها مغذّاة من TX1، أو من أن حلقة العودة إلى TX0 قائمة. تنشر HDfury أيضاً فيديو لقياس LAG على Diva عبر YouTube يبيّن وضع المستشعر، ويستحق المشاهدة قبل محاولتك الأولى.
