HDfury Diva jackanslutningar: IR, LED-styrning, RS232 och ljudutgång
Utöver HDMI har Diva en rad små jackuttag. Varje uttag har en enda uppgift, och att veta vilket som är vilket besparar dig att sätta lagtestaren i LED-slingans uttag.

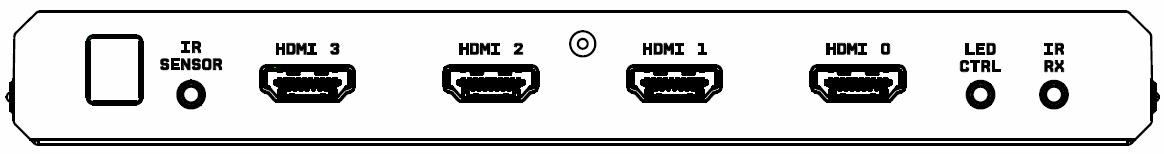

Infrarött
Det finns tre skilda vägar för infrarött in i Diva, och de är inte utbytbara mot varandra.
- IR-fönster
- Mottagaren som är inbyggd i själva enheten, för lokal styrning av Diva-centralen. Installerar du ett styrsystem är det här en IR TX-LED klistras fast ovanpå och lyser rakt in i fönstret.
- IR RX-jack
- För den medföljande IR RX-kabeln med sin LED-mottagare i änden. Använd den när Diva står gömd i ett rack eller ett skåp och fjärrkontrollen behöver en mottagare någonstans där den syns. Samma ingång tar även emot Divas lagtestare, som beskrivs i avsnittet om ingångsfördröjning.
- Input-jack
- En direkt trådbunden anslutning från en systemstyrenhet, återigen för lokal styrning av Diva-centralen. Den använder varken LED eller ljus, så det är det renaste alternativet när styrenheten kan skicka IR elektriskt i stället för optiskt.
LED control out
Hit ansluts satsen med ambient ljusslinga, som ger responsiv belysning bakom skärmen och följer det som spelas på Divas ingångar. Uttaget bär bara styrsignal; slingan strömförsörjs separat från sin egen adapter via den medföljande Y-kabeln. Monteringen beskrivs i avsnittet om ambient ljusslinga, och reglagen för effekter och kalibrering finns i LEDstrip-avsnittet i webbservern.
RS232 in och ut

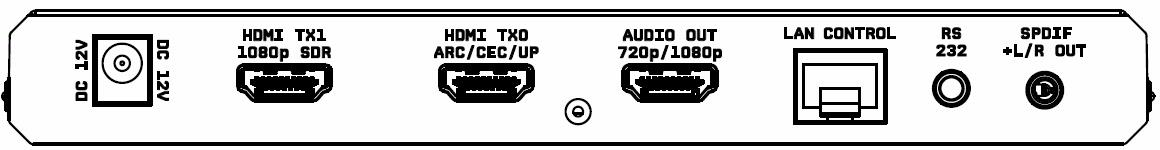

RS232-jacket sköter två uppgifter i ett och samma uttag. Det låter dig styra Diva från en Mac-, Windows- eller Linuxdator, med antingen den medföljande DB9-till-jack-kabeln eller USB-till-jack-kabeln. Det låter också Diva styra en RS232-kapabel skärm eller annan utrustning genom att skicka de kommandon du definierat utifrån inkommande signaltyp, så att en projektor kan växla till sitt HDR-läge i samma stund som HDR-innehåll kommer in. Standardhastigheten är 19200 baud, och avsnittet om CEC och RS232 beskriver hur du testar dina kommandon.
SPDIF eller analog L/R-utgång
Ett kombinerat 3,5 mm-jack bär antingen analog vänster- och högerstereo eller optisk S/PDIF upp till 5.1, det senare med den medföljande optiska jackkabeln. Det extraherar HDMI-ljudet från vilken källenhet som helst som är ansluten till Divas ingångar, och kan också skicka ut ARC-ljud hämtat från TX0, vilket är så ljudspåret från en app i TV:n når en AVR som bara har optisk ingång.
Både fram- och bakpanelen har jack, så läs etiketterna i stället för att treva blint bakom racket. Två av kablarna i förpackningen, IR RX-sladden och lagtestaren, kan förlängas med vilken vanlig 2,5 mm hörlursförlängning som helst om 2,7 m inte räcker.
